Woning Sterkzicht: constructief ontwerp voor een gebogen houten woning. Doorn

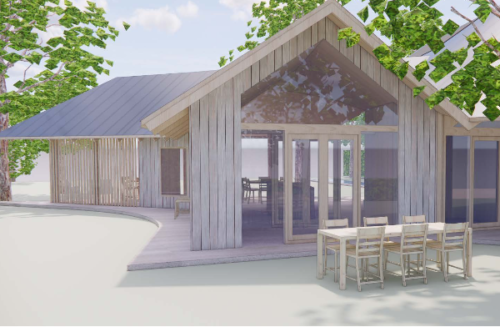

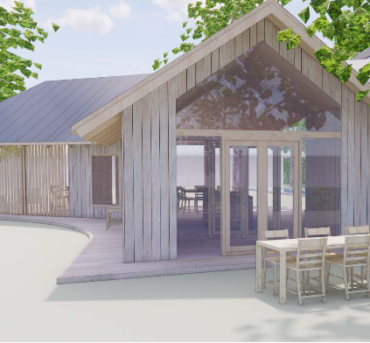

Aan de rand van Doorn, met uitzicht op het open landschap, is Woning Sterkzicht gebouwd. Het ontwerp van WoonPioniers bestaat uit twee gebogen gebouwvormen welke in het midden in elkaar overlopen. Het hogere westelijke deel bevat de slaapkamers, badkamers en werkruimtes. Het lagere oostelijke deel vormt het woongedeelte, met grote glazen gevels richting de tuin en het landschap.

IB Vreeswijk verzorgde het volledige constructief ontwerp, in nauwe samenwerking met de architect, de opdrachtgever en aannemer KVG.

Van varianten naar definitief ontwerp

We zijn gestart met een brede verkenning van de mogelijkheden. Het eerste ontwerp ging uit van ongeschoorde spanten. Daarbij hebben we een staal- en een houtconstructie naast elkaar gelegd en zijn meerdere varianten van een houten spantconstructie uitgewerkt. Per variant keken we naar constructief gedrag, uitvoerbaarheid, materiaalgebruik en uitstraling.

Het was een intensief proces, waarin we regelmatig schakelden met WoonPioniers, KVG en de opdrachtgever. Zo groeide het ontwerp stap voor stap uit naar een oplossing die voor alle partijen aansloot bij de wensen en eisen.

Geschoord en ongeschoord gecombineerd

In het definitieve ontwerp is gekozen voor een combinatie van een geschoorde en een ongeschoorde constructie. Dat maakt het ontwerp complex, maar het was nodig om de bijzondere vorm en de slanke gevels mogelijk te maken.

• Stabiliteit via houten dak-, vloer- en wandschijven
• Een stalen portaal in de voorgevel voor een slank gevelbeeld
• Gelamineerde spanten (GL24h, 160×300 mm) met momentverbindingen, in hout en staal
• Een rond buisprofiel, ingeklemd op de fundering, als stabiliserend element

Vloeren en fundering

Ook de vloeren en fundering zijn afgestemd op het ontwerp. De verdiepingsvloer is deels uitgevoerd in CLT, wat goed aansluit bij de houten schijven in wanden en dak. De begane grond bestaat uit een geïsoleerde kanaalplaatvloer. De woning is gefundeerd op staal met betonnen funderingstroken.

Technische uitwerking van de verbindingen

In het technisch ontwerp lag de focus op de verbindingen. We werkten de schuifverbindingen tussen de dak-, wand- en vloerschijven uit en de trekverbindingen tussen de wandschijven. Door de gebogen vormen kwamen daarbij veel verschillende situaties voor. De momentverbindingen in de houten spanten zijn uitgevoerd d.m.v. met ingefreesde stalen slisplaten met bouten en stiften. Op deze manier hebben de spanten een strakke uitstraling.

Hout, staal en beton in balans

Woning Sterkzicht laat zien hoe hout, staal en beton samen een constructie vormen die een bijzondere architectuur mogelijk maakt. Door verschillende ontwerpen te vergelijken en nauw samen te werken met alle betrokken partijen, is een constructie ontstaan die technisch klopt en de ontwerpgedachte van de woning ondersteunt.
